項目背景

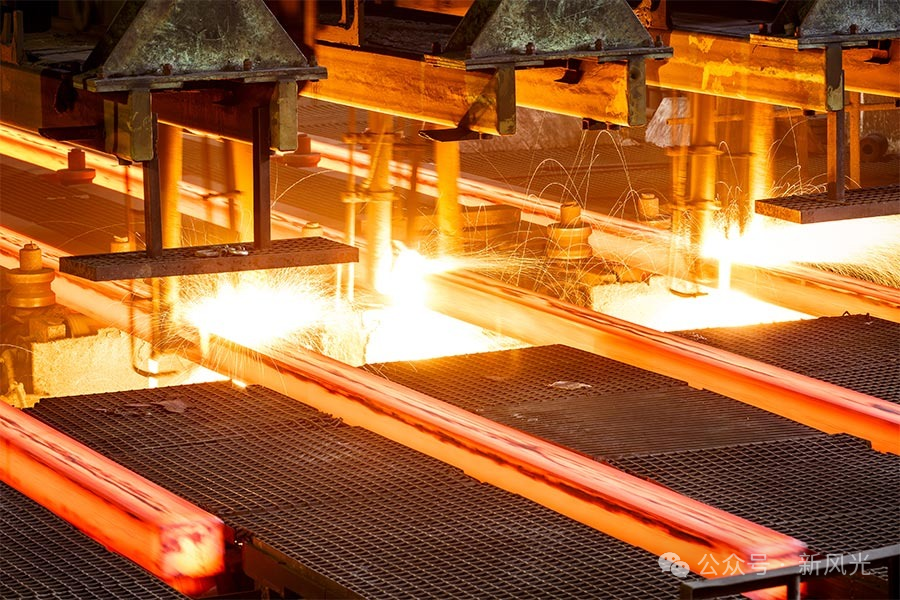

某大型鋼鐵企業軋鋼車間配電系統原采用傳統TSC（晶閘管投切電容器）進行無功補償。隨著生產規模擴大，車間內大量變頻器、電弧爐等非線性負載占比增加，導致以下問題：

01功率因數波動大

01平均功率因數僅0.75~0.82，面臨電網質量考核。

02電壓閃變嚴重

軋鋼機沖擊性負載導致母線電壓波動±10%，影響精密設備運行。

03諧波超標5次、7次諧波含量超國標限值，電容器頻繁燒毀。

企業決定對配電系統進行改造，采用高壓SVG替代原有TSC裝置，實現動態無功補償與諧波治理。

改造方案設計

01技術選型

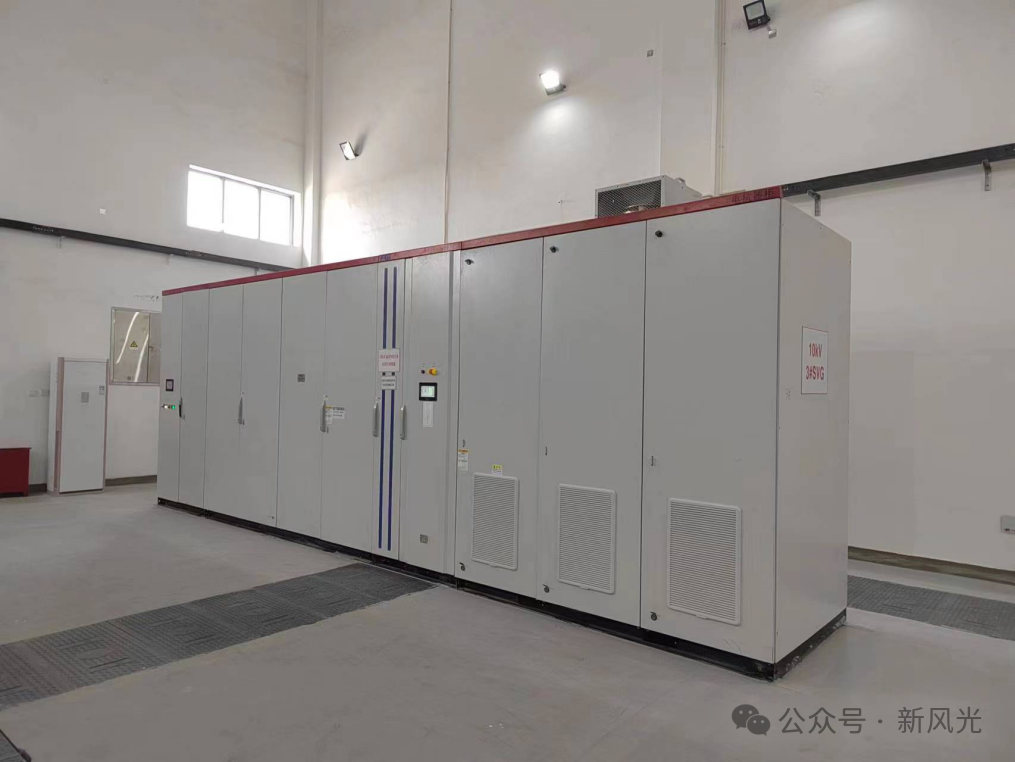

新風光技術人員對現場電能質量問題進行測量評估，出具專業的電能質量測試報告，根據現場實際情況，提供解決方案，配置10kV 8Mvar戶內水冷型SVG設備，響應時間更快并且兼具諧波治理功能。

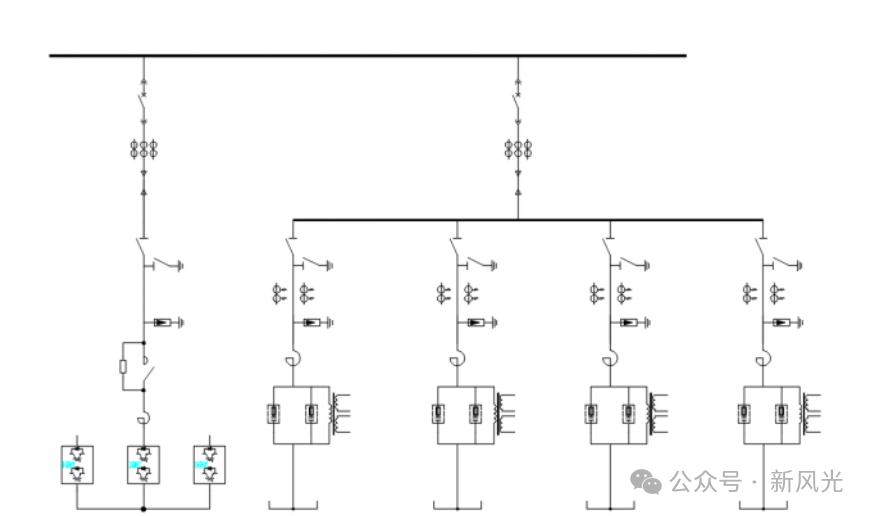

02系統拓撲

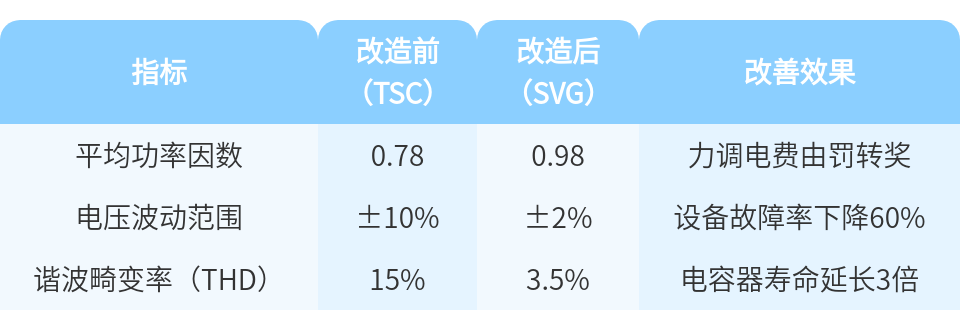

實施效果對比

技術亮點

01動態響應能力：SVG可在1個工頻周期內完成無功補償，有效抑制沖擊負載引起的電壓閃變。

 02四象限運行：支持容性與感性無功雙向調節，適應鋼廠復雜工況。

03智能運維：可連接現場后臺或上位機系統，實現遠程監控與故障預警，降低人工巡檢成本。

高壓SVG改造通過快速動態補償與諧波抑制，解決了傳統無功裝置響應慢、諧波放大等問題，兼具經濟性與可靠性，是智能電網升級的關鍵技術之一。

新風光多年來專注電力電子技術的研發與應用，SVG產品擁有完全自主知識產權，系列產品廣泛應用于風電、光伏、冶金、煤礦等行業，市場占有率逐年提高，并獲得制造業單項冠軍稱號。新風光努力踐行“節約能源，服務社會”的企業愿景，為國家實現“雙碳”目標貢獻新風光力量。
